前言
機電系統雖僅是建筑物的附屬部分,但它們和百姓的日常生活息息相關。地震中機電設備的損害作影響著建筑物的正常使用,不容小視,特別是醫院,科研院所等類型的建筑內,由于其管道系統內往往輸送的是功能特殊類型流體,甚至有劇毒性,一旦泄露后果不堪設想。如何在地震破壞下保證管道系統的正常運作,預防二次災害,成為當下急需解決的問題
寫在試驗前的話
① 在08年汶川地震后國內才開始重視機電抗震,機電抗震為什么那么重要?
一旦發生地震,我們沒有做抗震加固或者抗震加固做的不符合規范的整個機電系統都會受到破壞。經濟損失、人民生命安全都受到很大損害。特別是地震造成的次生災害,都嚴重威脅我們的財產及生命。
② 破壞是什么樣子的呢?
大小各種管道機電設備都會斷裂損壞,噼里啪啦往下掉,首先會造成很大的經濟損失,即使樓不倒,整個樓也被水淹掉,設備都被水淹,所有機電設備都被毀掉,就只剩下一個框架;如果發生火災等次生災害,噴淋系統失效,后果更不堪設想。其次,如果樓里面有人,被掉下來的管道或者機電設備砸傷或者身亡,那相關的項目責任人或者相關各個專業的技術人要負刑事責任。
③ 為什么要負刑事責任?
因?yàn)槲覀儑?guó)家已經出臺了相關強制性標準并于2015年8月1日實施——《建筑機電工程抗震設計規范》GB50981-2014,這個規范是強制性標準而不是推薦性標準,也就是在去年8月1日后的所有新建建筑都必須進行機電抗震設計。如果你不做,或者做的不符合規范,那相關的項目責任人或者相關各個專業的技術人員是要負刑事責任的,而不是罰一點款。
?
在抗震支撐系統與承重支撐系統振動臺對比試驗之前全世界都沒有這樣的試驗研究來證明地震來臨時機電不進行抗震設計的后果到底多嚴重,所以深圳置華與中國地震局力學研究所結合雙方資源,對機電抗震進行的更深層次的研究。置華跟國家地震局的聯合實驗室全國建筑機電工程抗震技術方案評估中心投入巨資以及大量的人力物力進行了第一個抗震支撐系統與承重支撐系統振動臺對比試驗科研項目。這個振動臺它不是大學里面那種投資很小,只是一個單向的振動臺,它是三向(X、Y、Z)六自由度振動,可以模擬最真實的地震。廣州大學之前做過一個小型振動臺試驗,但是它僅僅是一個方向的振動臺試驗,而且并沒有做對比試驗,它的試驗規模無論是資金投入還是人力物力投入都非常小,沒有灌水也沒有做到完全模擬地震破壞。
本次試驗是通過構建兩組不同支吊架形式的水管管路,將他們同時在振動臺上給予地震激勵,模擬兩組支吊架在地震作用下的破壞過程,對比分析他們對于震害的抵抗能力。
下面為本試驗視頻
上面的試驗視頻我們可以從中看出最直觀的結果是,右邊沒有做抗震加固只有承重支架的水管在地震后斷裂,而左邊做了抗震加固的水管還完好無損。
在本試驗進行之前評估中心技術總監還說,重力支撐系統用的16螺紋桿構成的承重吊架,這個吊桿這么粗怎么可能會振的斷,一定振不斷。結果做上去之后,一按按鈕,模擬地震波發生之后,這個由一根16螺紋桿構成的承重吊架震斷了,齊刷刷的被地震所產生的水平地震力及剪切應力從吊桿的根部剪斷。
這是超出我們正常人常規的認識,我們意識不到地震的破壞到底有多大。所以我們通過這樣一個試驗,三向六自由度的振動臺試驗真實的模擬了一次地震,地震會對于有做機電抗震的管道和沒做機電抗震的管道產生不同的效果,按照《建筑機電工程抗震設計規范》(GB50981-2014)做管道抗震,從實驗結果可以看出,做了抗震支撐的管道沒有出現問題,真正的起到了保護作用,而沒有做抗震支撐只做了重力支撐的管道卻斷裂掉下來。
這只是一個模擬場景,萬一這是真的地震來了呢?管道掉下來或者發生火災,消防噴淋系統失效,沒有辦法滅火,等等非常嚴重的后果就會發生,雖然是一個低概率的事件,但誰也不知道,哪天老天爺不高興了,一次地震,后果是多么的嚴重!所以我們做的機電抗震是一個民生工程,這不是說管道你用銅管還是不銹鋼管還是塑料管的問題,這個都死不了人的,但機電抗震是不能含糊的,它是強制性實施必須執行!否則后果不是我們所可以承受的!我們說地震是低概率事件,建筑就不做機電抗震了?這是不行的,一旦發生地震,技術人員設計方甲方等等人員都是負責人員,都要承擔相應的刑事責任!我們可以拿我們的生命財產安全跟老天去賭嗎?生命只有一次,地震的慘烈在汶川玉樹等大地震都看到了,不能拿生命去做賭注!必須按照國家規范并百分百符合國家規范來做,毫無商量的余地!
本次地震振動臺試驗最直觀的告訴了我們抗震支吊架能抵抗強度這么高的地震破壞,在地震中對管路的保護作用有多大,抗震支吊架到底多重要!并且最直觀的反映抗震支吊架和普通承重吊架的異同。
下面為本次試驗的試驗準備、試驗過程
試驗準備

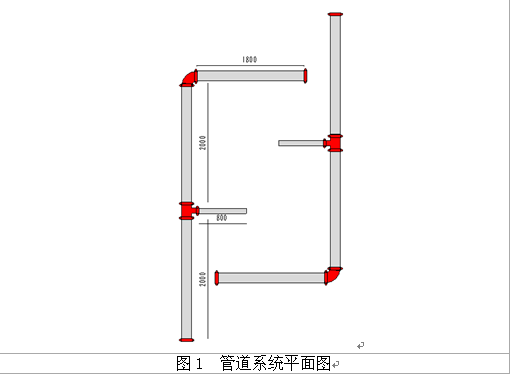

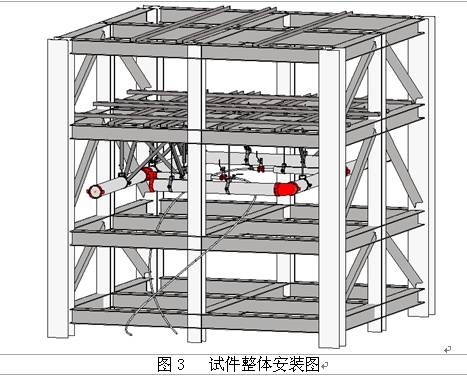

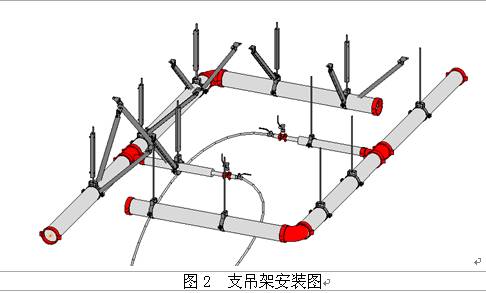

本次試驗外部框架為4.3*4.3米三層鋼框架,在鋼框架的二層分別安裝有兩組相同形狀的水管管路,每組管路分別由2根2米的DN150、1根1.8米的DN150以及1根0.8米的DN80的水管組成,4根水管整體構成F型形狀,每套管路由一個變徑三通和一個彎頭連接,管內注滿水,水壓保持在1.6MPa。見圖1。在一組水管管路上安裝置華公司研發的由側縱向支架和側向支架組成的抗震支吊架系統,而另一組管路系統安裝有由一根16螺紋桿構成的承重吊架。兩組吊架系統在管道上的安裝位置一一對應。其中在DN80的水管末端連接有一根5米的軟管,軟管的另一端安裝有水壓表一只,用以實時觀測管內水壓。見圖2,圖3。

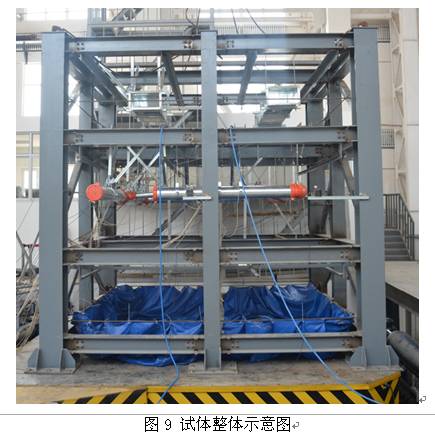

試體安裝完畢后,將試件整體安裝在力學實驗室的5*5米地震振動臺上,固定,并在臺面做好防水措施。并安裝測量設備,測量設備安裝完后,用數據線連接到相應的采集設備上并檢測測量設備的可靠性。試體安裝完成整體示意圖見圖9.
實驗過程

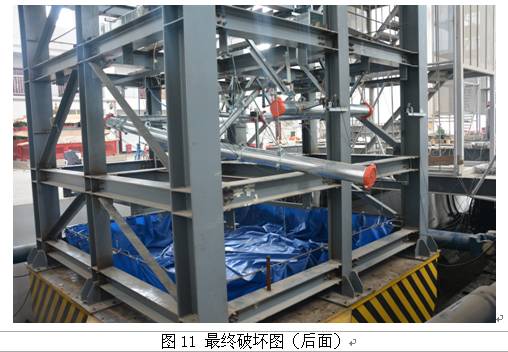

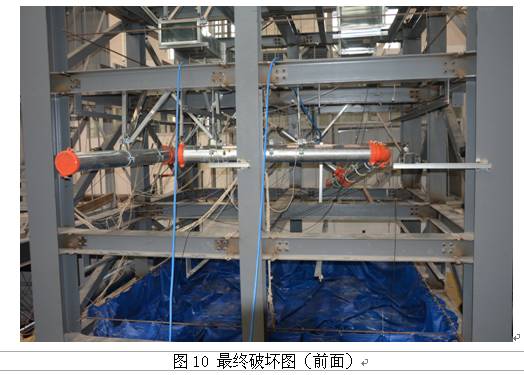

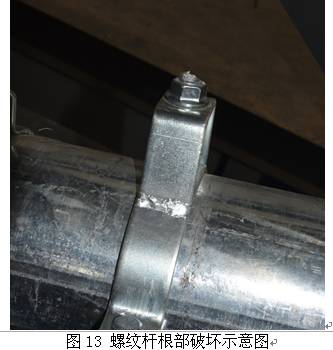

試驗中可以看到承重吊架隨著加速度的增加擺幅愈來愈大,而抗震支吊架那組只有輕微的擺動。在地震波輸入完畢承重支架中的三根吊架突然斷裂,水管脫落,而此時抗震支吊架那組依然完好如初。最終破壞圖見圖10,圖11。經目測分析,斷裂的三根承重支架全部為剪切破壞,其中一根上下端部全部被剪斷,剩下兩個都為頂部根處剪斷。見圖12,圖13
試驗數據分析

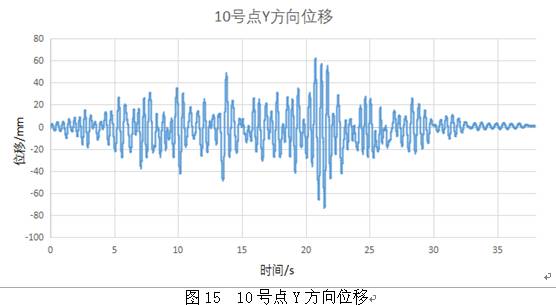

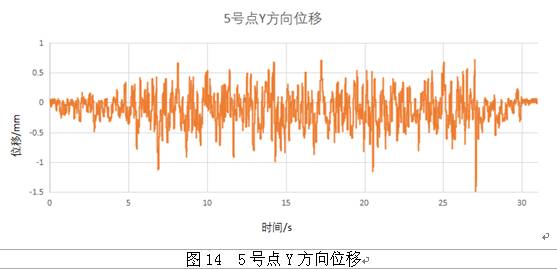

試驗共采集了18個點的位移值和15個點的加速度值,并在每次地震波輸入完后記錄下當前管內的水壓值。由于篇幅有限,本文僅列舉出具有代表性的抗震支吊架組5號點的相對位移值和稱重支吊架中10號點的相對位移值,見圖14,圖15。
從圖中我們可以清晰的對比出,安裝有抗震支吊架的管路,它的位移幅度僅在(-1.5,1)之間,而承重支架的管路位移幅度則在(-80,60)范圍之間??拐鹬У跫茉谡鸷χ袑?duì)管路位移的約束保護優勢明顯。

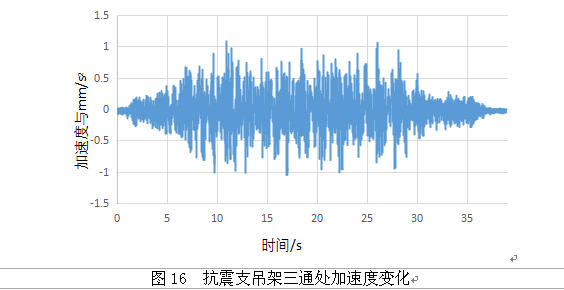

與位移相比,加速度更能體現出震害破壞的劇烈程度,三通,彎頭連接部位對加速度的變化也更敏感,本文列舉了兩組管道系統三通部位的Y軸方向的加速度計采集值,從圖中可以看出裝有抗震支吊架的管路整體加速度較小,僅在(-1,1)之間,加速度變化幅度不大,整體震動較平穩;而裝有承重支架的管路加速度值則略大,在(-1.5,1.5)之間,但幅度變化較大,表明稱重支吊架管路整體較柔,震動行程大。見圖16,圖17
本次試驗在每組地震波輸入完畢后,則記錄一次水壓值,從數據中可以看出,兩組管件中管內水壓都呈下降趨勢,但承重支架的下降更大。這也從另一個方面體現出抗震支吊架的重要性。見圖18.
