置華丨機電抗震設計深度與信息化建設

分享到:

建立信息化平臺的必要性

在信息化的時代背景下,三維建模、大數據、信息化的加入,使傳統的工程建設領域更加規范、高效、綠色、安全。建筑機電抗震行業在我國已發展四年多時間,全國各地陸續已有項目進行了機電抗震加固。機電抗震從設計到施工直至最終的驗收,全流程各專業的協同工作至關重要,合規、透明、高效的平臺化操作不僅是時代的潮流,也是實際運用過程中必需的元素。

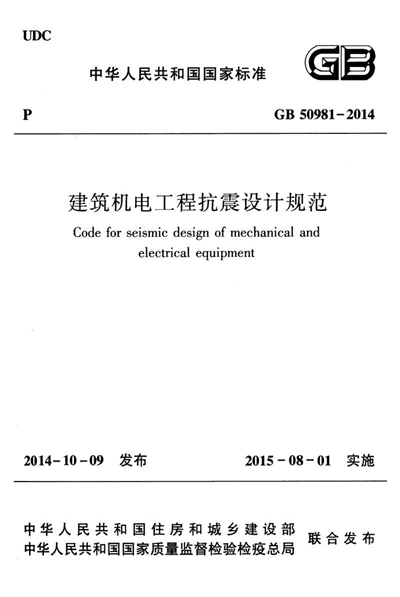

機電抗震屬于民生工程,是近幾年隨著國家標準GB50981-2014《建筑機電工程抗震設計規范》頒布實施以后才出現的新興行業,也是國家發展和社會民生需求提高的必然產物。由于是新興產業,傳統的建筑從業者對機電抗震行業還比較陌生,各參建專業需一個信息共享平臺協同工作,信息化平臺既能保證設計的合規科學性,又能指導最終的項目驗收,而且還可以對后續的運營維護提供必需的參考資料。信息化建設不僅是機電抗震專業實施的要求,也是現代建筑的重要標志。

?

設計師,你需要做什么?

機電抗震是跨專業設計的專業,涉及給排水、暖通、電氣、結構四個專業,如何協同各專業的設計要求,在管道綜合處如何協調各專業的布置要求,計算和驗算的統一性,這些都需要一個信息化平臺相互協調,保證點位設計、計算驗算的統一性和專業性。

GB50981的要求

抗震支吊架的作用:(方案設計)

抗震支吊架在地震中應對建筑機電工程設施給予可靠的保護,承受來自任意水平方向的地震作用。(GB50981-8.1.1)

抗震產品要求:(產品性能設計)

組成抗震支吊架的所有構件應采用成品構件,連接緊固件的構造應便于安裝。 (GB50981-8.2.2)

抗震保證措施:(產品性能復核)

抗震支吊架應根據其承受的荷載進行抗震驗算。(GB50981-8.2.4)

方案設計的基本要求:(設計師的工作)

根據GB50981第八章要求確定抗震節點位置并對節點進行編號。(為了滿足逐點驗算要求)

剛性金屬管道及電氣橋架側向≤12m、縱向≤24m ,非金屬柔性管道≤6m,縱向≤12m;

金屬剛性風管側向≤9m、縱向≤18m ,非金屬柔性管道≤4.5m,縱向≤9m;

產品性能復核:(設計師的工作)

為防止不良產品影響工程質量,對于產品的選型方案應進行復核,確保產品性能滿足設計節點荷載要求,即滿足: S≤R

?

設計師,我們可以為你做什么?

規范要求設計滿足節點定位并編號即可,不應參與設計產品,減少承擔責任。產品選型方案應由設計復核性能要求。

GB50981云計算平臺可針對每個項目進行自主智能化布點設計,逐點驗算,大樣圖繪制,方案調整,工程量統計,材料清單匯總,工程概算制定,可確保每一步都完全合乎規范要求。GB50981讓設計方從設計端建立信息平臺,不同專業在同一平臺協同工作,使設計、計算、驗算高效化,降低職業風險、提高審核效率和準確性。我們可以做到:

01.智能化自動布點,提高效率

02.程序執行逐點驗算,便于復核
